Gas-Brennwertkessel Thermo Condens® WTC-GB 470-A

Nach der erfolgreichen Einführung des Gas-Brennwertkessels Thermo Condens® WTC-GB 620-A im Jahr 2021 erweitert der Heiztechnikspezialist Weishaupt sein Programm an bodenstehenden Brennwertsystemen jetzt um eine weitere Baugröße mit 470 kW.

Der neue Brennwertkessel WTC-GB 470-A bietet eine modulierende Wärmeleistung von 59 bis 470 kW (bei 50/30 °C) und wird mit dem Weishaupt Premix LowNOx Gasbrenner WG40 PLN U mit digitalem Feuerungsmanagement und einem großen Modulationsbereich von etwa 1:8 bestückt. Mit einer Kaskade von vier WTC-GB 470 lässt sich ein Wärmebedarf von rund 2 MW abdecken. Der notwendige Kaskadenmanager ist im WEM-Regelsystem bereits serienmäßig integriert.

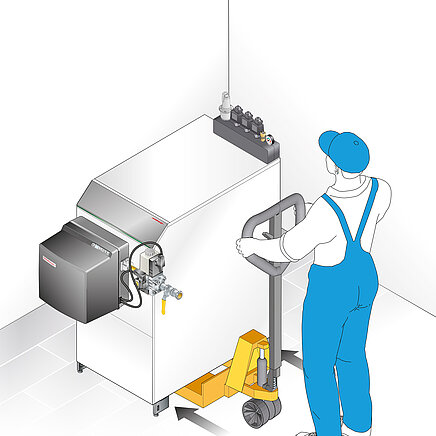

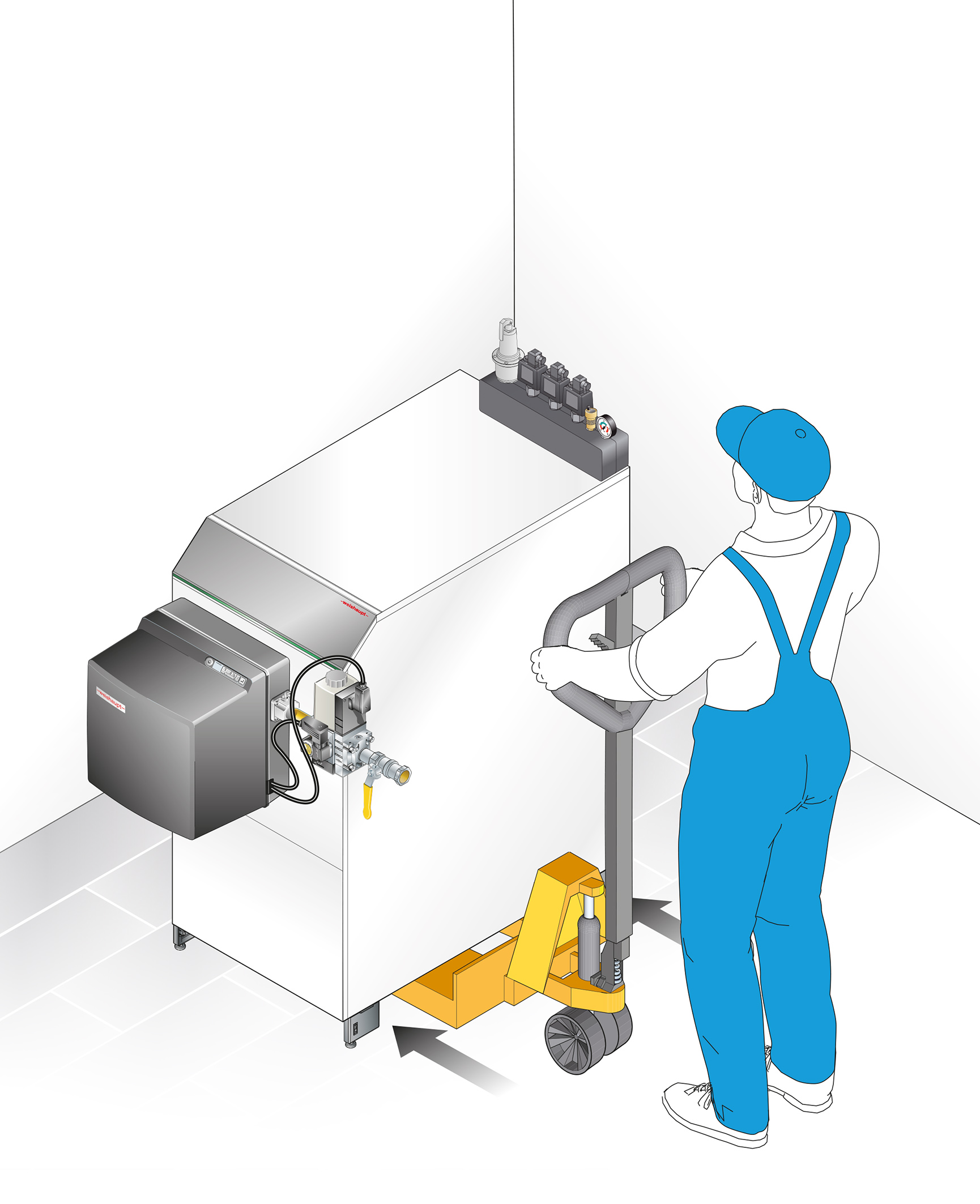

Dank seiner kompakten Abmessungen (B/H/T 680/1503/1184 mm) kann der neue Brennwertkessel einfach in den Heizraum eingebracht werden: Entweder direkt auf der geschraubten Transportpalette oder per Hubwagen, der von allen Seiten unter das Kesselgehäuse eingeschoben werden kann.
Brennwertkessel und Gasbrenner werden in separaten Verpackungen geliefert und vor Ort montiert.

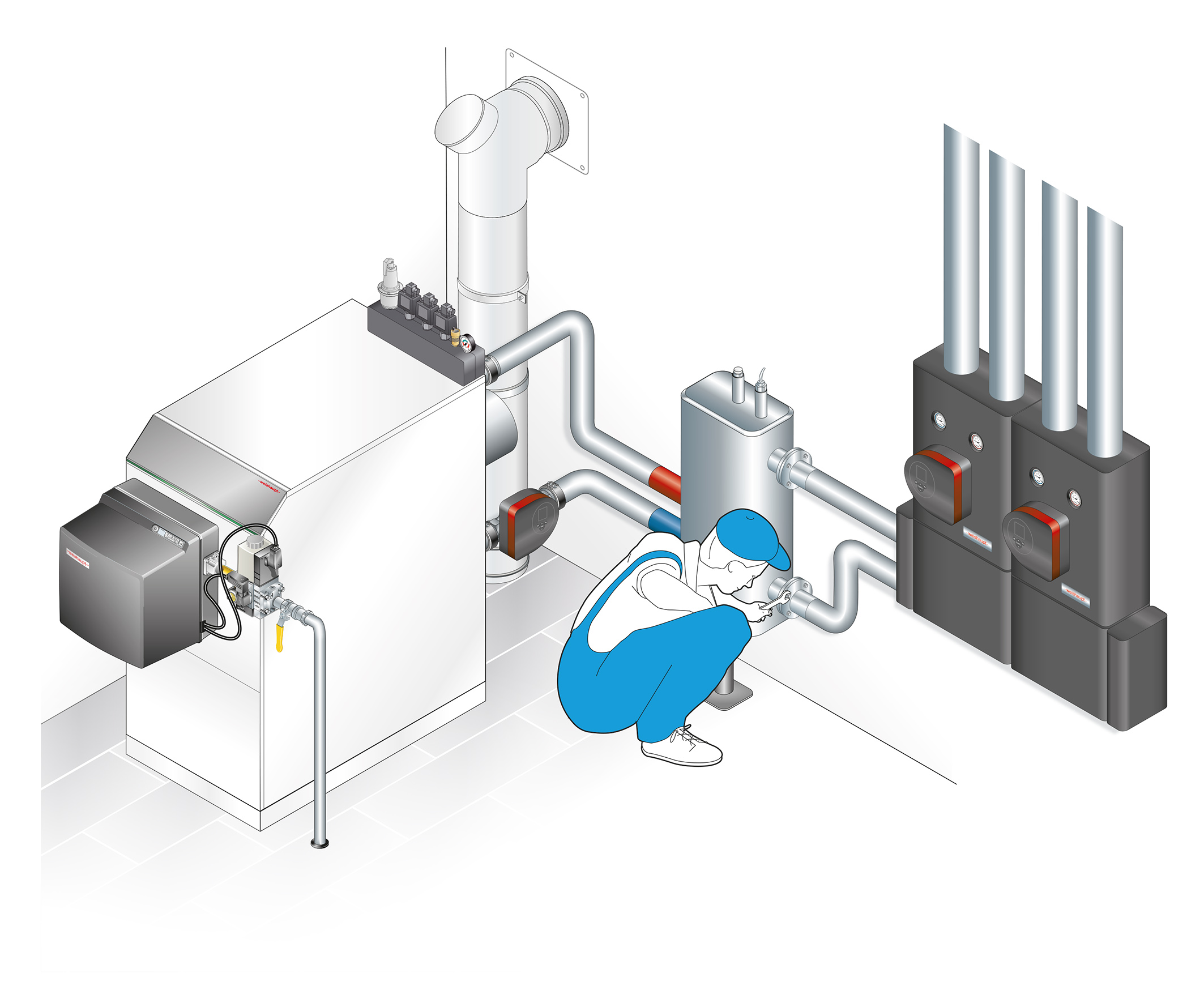

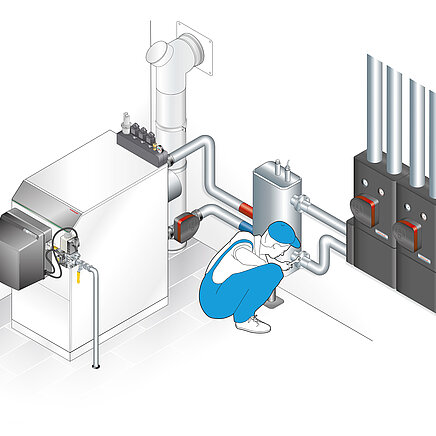

An den Vor- und Rücklaufanschlüssen DN100 mit Rollnut werden über Schnellverbinder alle Systemgruppen wie Kesselkreispumpe, Rohrgruppen, hydraulische Weiche etc. angeschlossen. Das ist einfach, platzsparend und reduziert die Installationszeit.
Alle Systemgruppen sind mit professionellen Wärmedämmungen ausgestattet. Das bringt Zeitvorteile bei der Installation, verbessert die Optik und sorgt neben deutlicher Energieeinsparung auch für die Einhaltung aller gültigen Vorschriften.
Für eine schnelle und handwerkergerechte Elektroinstallation sorgen Kabeleinführungen, Kabelkanal sowie Anschlussklemmen mit Zugentlastungen.

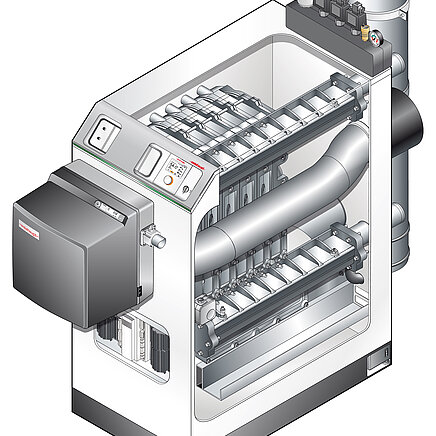

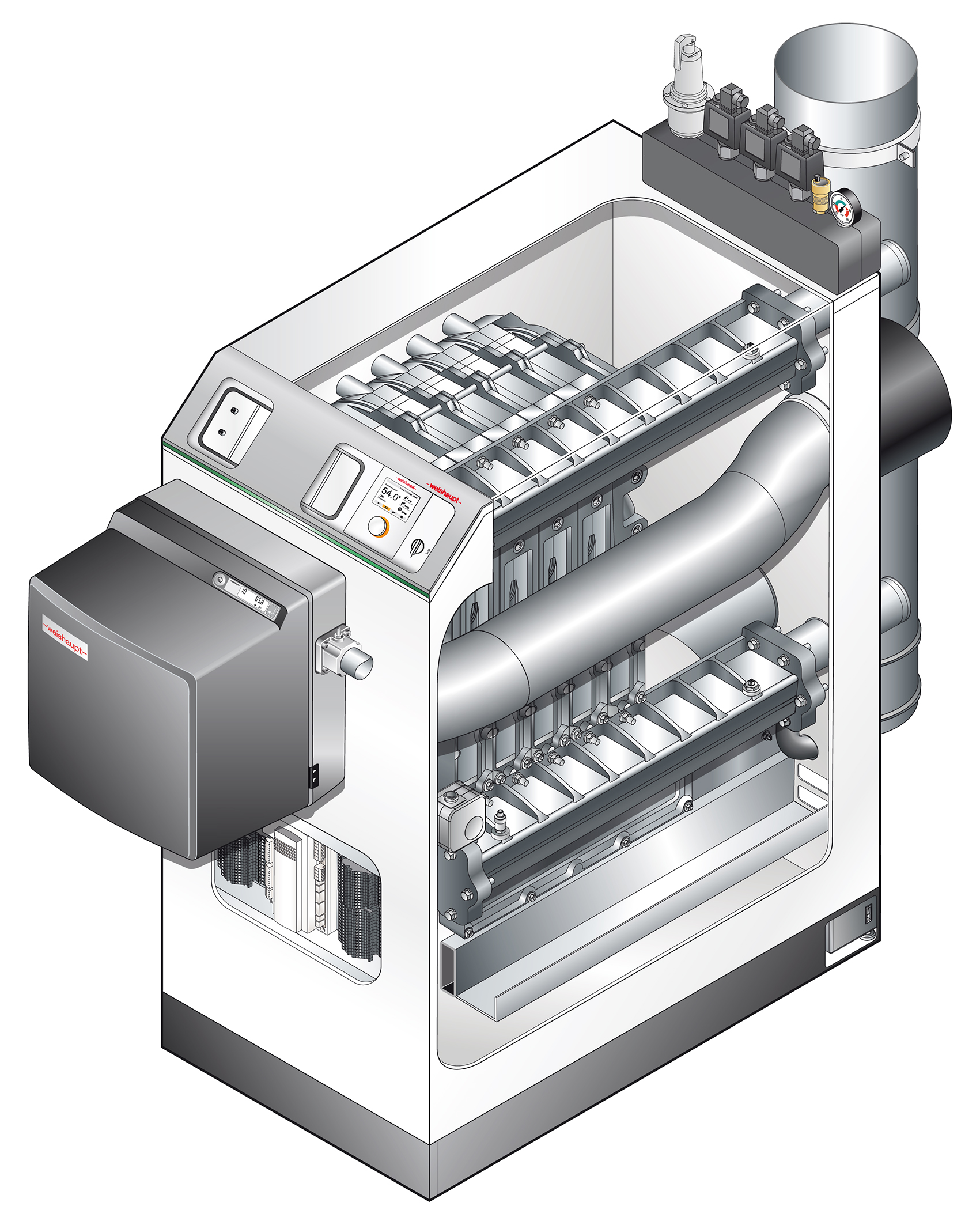

Der Hochleistungswärmetauscher im neuen Thermo Condens® WTC-GB 470-A besteht aus Aluminium/Silizium-Sandguss – ein in der Praxis bewährter Materialverbund, mit dem Weishaupt schon über 20 Jahre Erfahrung hat. Die Vorteile: Hohe Wärmeleitfähigkeit, Effizienz, Robustheit und Langlebigkeit.

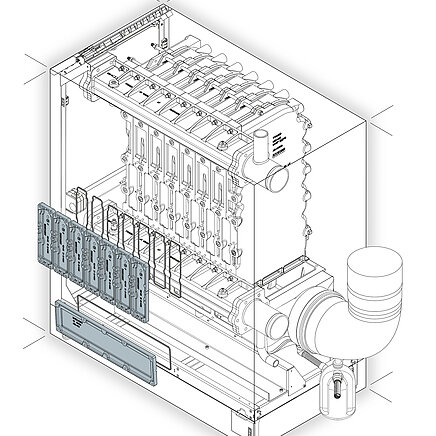

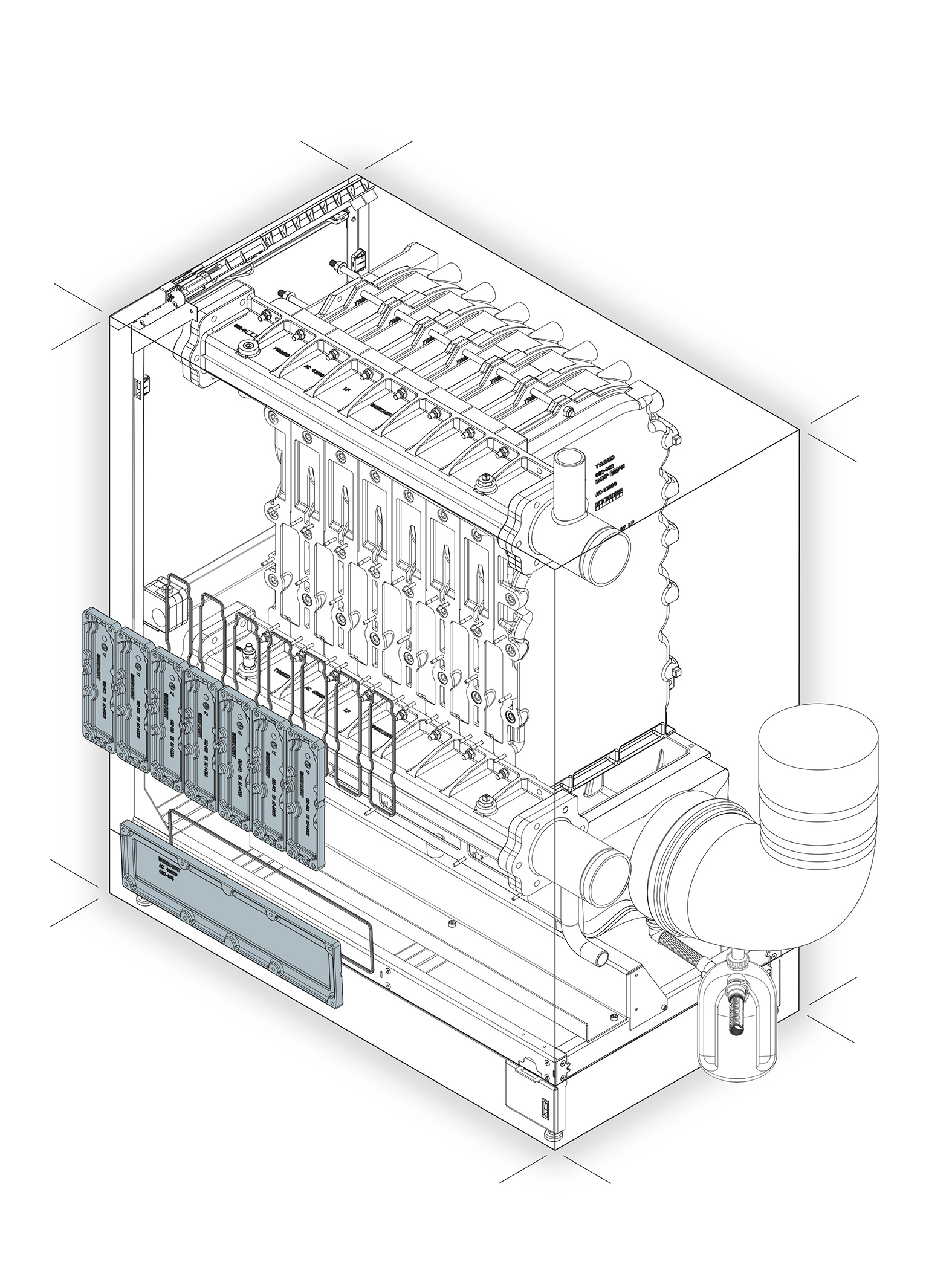

Die optimierte hydraulische Durchströmung im Wärmetauscher sorgt für eine gleichmäßige Versorgung aller Kesselglieder sowie eine effiziente Entlüftung. Für die einfache Wartung ist der Wärmetauscher mit großzügigen Reinigungsöffnungen versehen.

Für die Sicherheitstechnik (nach EN 12828) steht die Baugruppe WHI safe mit folgender Ausstattung als Zubehör zur Verfügung:

  • Min-Druckbegrenzer (als Ersatzmaßnahme für Wassermangelsicherung)
  • 2 Max-Druckbegrenzer
  • Sicherheitsventil (3 bar oder 6 bar)
  • Manometer
  • Schnellentlüfter

Am Kessel sind zusätzlich zwei Sicherheitstemperaturbegrenzer STB (100 °C) verbaut. Der zweite Max-Druckbegrenzer in der Baugruppe WHI safe und der zweite STB am Kessel sind die Ersatzmaßnahmen für den Entspannungstopf am Sicher-heitsventil (nach EN 12828).
Die Bedienung des Brennwertkessels erfolgt intuitiv über das Systemgerät und das bekannt einfache Prinzip “Drehen+Drücken”.
Über den Inbetriebnahme-Assistenten werden die Schaltausgänge entsprechend der bauseits vorhandenen Anlagenhydraulik vorkonfiguriert. Das erleichtert die Inbetriebnahme, spart Zeit, erhöht die Funktionssicherheit und beugt Einstellungsfehlern vor.

Das modulare Energie-Management-System von Weishaupt ist universell einsetzbar und erweiterbar – selbst bei komplexen Anlagensystemen. Serienmäßig können drei Heizkreise, ein Warmwasserkreis mit Zirkulationspumpe und eine hydraulische Weiche oder Systemtrennung mit Volumenstromregelung geregelt werden. Die Einbindung in eine Gebäudeleittechnik über 4-20 mA-Signal oder Modbus TCP ist ebenfalls möglich. Zusätzlich können über Erweiterungsmodule zwei weitere Heizkreise eingebunden werden. Jeder einzelne Heizkreis kann über ein Raumgerät RG1 fernbedient werden.
Dank der serienmäßigen LAN-Schnittstelle und dem Weishaupt Energie-Management-Portal kann der neue Gas-Brennwertkessel einfach und sicher über das Internet mit Computer, Smartphone oder Tablet bedient und überwacht werden. Über die intuitive App in modernem Flat-Design hat der Anlagenbetreiber jederzeit Zugriff auf die wichtigsten Anlagendaten und kann z. B. Heizprogramme oder Temperaturen ändern.
Das WEM-Portal bietet dem Anlagenbetreiber oder Heizungsfachmann:

  • Vollzugriff auf die Benutzer- und Fachmannebene mit allen Parametern wie im Systemgerät
  • Fernüberwachung und Steuerung aller freigegebenen Anlagen
  • E-Mail-Benachrichtigung bei anstehender Wartung, Warnung oder Fehlermeldung
  • Energiebilanzierung bzw. Verbrauchsanzeige
  • Aufzeichnung von ausgewählten Anlagenparametern

Die Vorteile im Überblick:

Professionelles Gas-Brennwertsystem

  • Hocheffizientes Wärmetauschersystem aus Aluminium/Silizium-Sandguss
  • Großzügige Wartungsöffnungen (Gute Zugänglichkeit)
  • Vor- und Rücklaufanschluss mit Schnellmontagesystem

Premix Brenner WG 40 PLN U als Serienausstattung

  • Großer Modulationsbereich (ca. 1:8)
  • Bekannte Bedienung mit Feuerungsmanager W-FM25
  • Ultra LowNOx Technik mit NOx < 56 mg/kWh
  • Ansaugluftfilter 60 μm an der Rückseite integriert
  • Umfangreiches Systemzubehör für den Brenner
  • Modbus-Verbindung zum Heizungsregler WEM

Hohe Ausstattung

  • Komplette Sicherheitstechnik (EN 12828)
  • Komplette Sensorik, Vereinheitlichung von Fühlern
  • Siphon-System außerhalb der Geräteverkleidung
  • Anschluss Abgassystem WAL-PP mit DN 200

Weishaupt Energie Management WEM

  • Umfangreiche Grundausstattung mit 3 Heizkreisen
  • WEM-Portal integriert (Internet mit App)
  • Professioneller Kabelanschluss mit Kabelschacht und Anschlussklemmen
  • Inbetriebnahme-Assistenzsystem

Weishaupt Systemlösung aus einer Hand

  • Abgassysteme, Hydrauliksysteme, Sicherheitstechnik etc.
  • Kaskadenlösung mit integriertem Kaskadenmanager
